Descrição

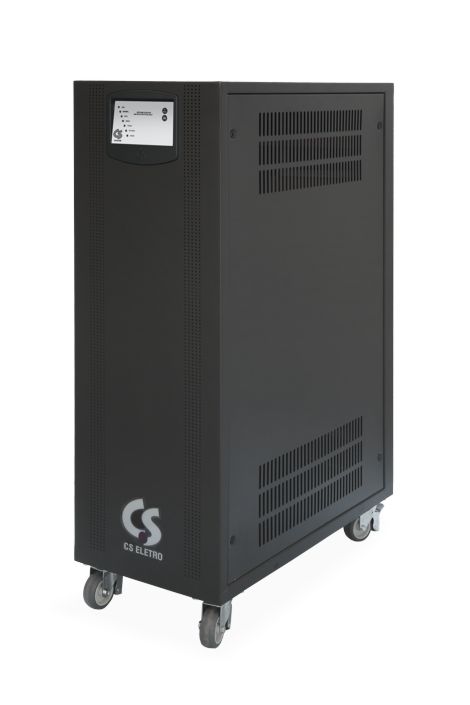

SÉRIE BYP

A linha de estabilizador BYP é constituída com topologia RISC, com regulação de tensão por TAPES, assim condicionando maior confiabilidade e proteção para os equipamentos.

Disponíveis nas configurações monofásica e trifásica

• Sistema microprocessado
• Disparo em zero controlado pela CPU
• Regulação por TAP Switch (Tiristores totalmente estático)
• Correção de busca direta de tapes
• Sinalização visual:LED’s
• Estabilização independente por fase (trifásicos)
• Modelos com isolação e sem isolação
• Potências na configuração monofásica:5kVA a 20kVA
• Potências na configuração trifásica:5kVA a 60kVA
• CARACTERÍSTICA TÉCNICAS

  ENTRADA

  • Monofásicas ou bifásicas: 110 / 115 / 120 / 127 / 220 / 380 / 400 / 440 / 480 Vca
  • Trifásicos: 190 / 110, 199 / 115, 208 / 120, 220 / 127, 380 / 220, 400 / 231, 440 / 254, 480 / 277Vca
  • Variação Admissível: ± 15% (* ±20%)
  • Frequência: 60 Hz / ± 5%

  SAÍDA

  • Tensão e configuração
  • Monofásicas ou bifásicas: 110 / 115 / 120 / 127 / 220 / 380 / 400 / 440 / 480 Vca
  • Trifásicos: 190 / 110, 199 / 115, 208 / 120, 220 / 127, 380 / 220, 400 / 231, 440 / 254, 480 / 277Vca
  • Regulação Estática: ±2%
  • Frequência: 60Hz
  • Fator de potência: 0,8 ou 1,0
  • Tempo de resposta 4,0 ms (1/4 de ciclo)
  • DIstorção harmônica: inexistente (não introduz)
  • Rendimento: > 96%
  • Tempo médio entre falhas: MTBF 40.000 horas
  • Capacidade de sobrecarga: 110% durante 120s, 130% durante 60s, 160% durante 30s e 200% durante 5s.

  PAINEL

  • Painel com 8 (oito) teclas:
    > Tecla ON/OFF
    > Tecla By-Pass
    > Tecla de frequência
    > Tecla de corrente
    > Tecla de potência
    > Tecla de tensão de entrada
    > Tecla de tensão de saída
  • Display de cristal líquido mostra informações sobre status de gerenciamento de energia do sistema
    > Leitura de tensão de entrada
    > Leitura de tensão de saída
    > Leitura de corrente de saída
    > Leitura de frequência
    > Leitura de potência
    > Detectação de falhas de rede e estabilização, com indicação de erro
  • Indicação dos leds:
    > Estabilizador ligado
    >Tensão de saída normal
    > Tensão de entrada alta
    > Tensão de entrada baixa
    > Estabilizador em modo By-Pass
    > Indicação de falha
    > Saída ativada

  PROTEÇÕES

  • Proteção contra curto-circuito (disjuntor termomagnético)
  • Proteção de excesso de corrente de saída
  • Proteção de falta de fase
  • Disjuntor geral de entrada
  • By-Pass sem tempo de transferência
  • Sistema de rearme automático ou manual
  • Sistema de By-Pass automático ou manual
  • Sensores de tensão: detecta tensão de entrada e saída fora da faixa de estabilização (subtensão e sobretensão)



  ESPECIFICAÇÕES MECÂNICAS

  • Gabinete em estrutura metálica de alta resistência com tratamento térmico anticorrosivo
  • Pintura em epóxi texturizado de alta resistência
  • Composto por painéis removíveis traseiro traseiro e laterais (para manutenções)
  • Composto por painéis de alta resistência
  • Ventilação forçada
  • Grau de IP-20 adequado para instalações abrigadas
  • Placas com sistema (Plug-in)
  • Conectores SAK de entrada e saída
  • Rodízios para movimentação

  ESPECIFICAÇÕES FÍSICAS

  • Temperatura:
    >Ambiente de operação: 0º a 40ºC
    > Ambiente de armazenamento:-3 a 65ºC
    > Recomendada: 20º a 30ºC
  • Umidade:
    >0 a 90% sem condensação
    > Recomendada: 45 a 55%
  • Nível de ruído:
    >40dB a 55dB 1 metro de distância

  CONFIGURAÇÕES DE ENTRADA

  • Monofásicos F + N + T
  • Bifásicos F + F + T
  • Trifásicos F + F + F + N + T – (Estrela)
  • Trifásicos F + F + F + T – (Delta)
  • Trimono F + F + F + T

  ACESSÓRIOS OPCIONAIS*

  • Dimensões especiais
  • Tensões especiais
  • Transformador isolador
  • Filtros EMI e RFI
  • Sensores e proteções programáveis conforme necessidades
  • Tecla de proteção contra desligamentos acidentais (para desligar se faz necessário pressionar duas teclas simultâneas com simples toque programável)
  • Contato seco
  • Interface de comunicação
  • Software RS 232, RS 485 e SNMP
  • Sistemas operacionais:
  • Windows 200 / 98 / NT / XP / Vista / 7
  • Grau de proteção IP

  CONFIGURAÇÕES DE SAÍDA

  • Monofásicos F + N + T
  • Bifásicos F + F + T
  • Trifásicos F + F + F + N + T – (Estrela)
  • Center Tape F + F + N + T

  OBS:

  As especificações estão sujeitas a alterações sem aviso prévio.
