Descrição

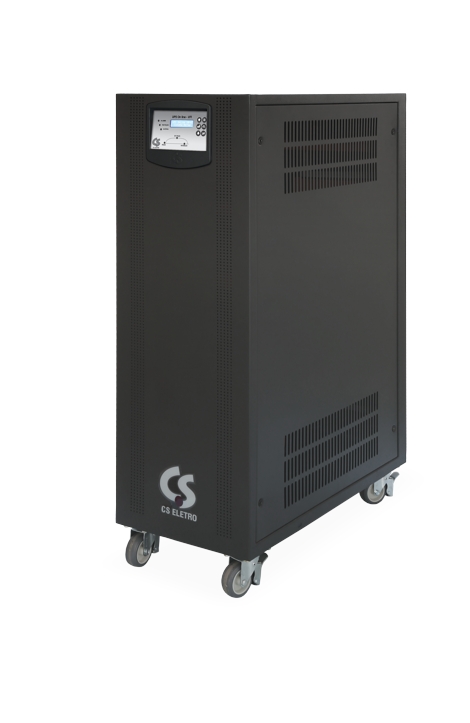

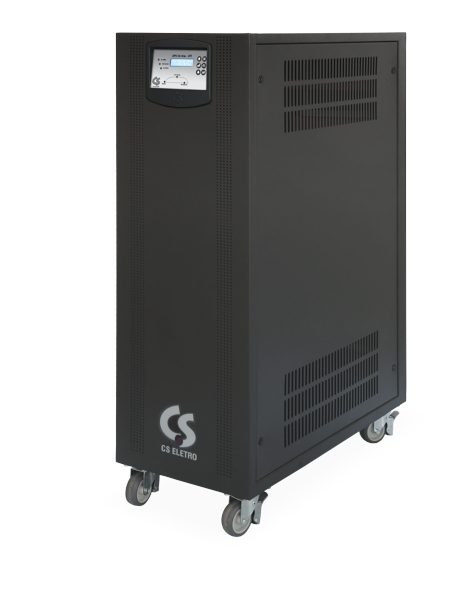

A linha BXO31 é constituída por no-breaks trimonofásicos com topologia on-line dupla conversão, sendo a forma de onda do inversor senoidal pura sem distorções. Desenvolvido com tecnologia nacional, trazendo benefícios como saída do inversor isolada, ampla faixa para variação de tensão de entrada e baixa distorção harmônica, ideal para alimentação em cargas criticas.A linha BXO31 é constituída por no-breaks trimonofásicos com topologia on-line dupla conversão, sendo a forma de onda do inversor senoidal pura sem distorções. Desenvolvido com tecnologia nacional, trazendo benefícios como saída do inversor isolada, ampla faixa para variação de tensão de entrada e baixa distorção harmônica, ideal para alimentação em cargas criticas.

CARACTERÍSTICA TÉCNICASENTRADA• Potências 5kVA | 7,5kVA | 10kVA | 15kVA | 20Kva | 30kva• Configuração: Trifásica • Tensão de entrada nominal: 119/110, 199/115, 208/120, 200/127, 380/220, 400/231, 440/254, 480/277Vca• Variação admissível da tensão: ± 20%• Frequência: 60Hz / ±5%• Conexão de entrada: conectores;SAÍDA• Monofásico ou Bifásico• 110, 115, 120, 127, 220, 231, 380, 400 Vca• Regulação estática:±1%• Frequência: 60Hz ±0,5%• Fator de potência: 0,8 ou 1• Forma de onda: senoidal• Tempo de transferência zero• Distorção harmônica THD: <1%• Fator de crista:3:1• Capacidade de sobrecarga:> 5% durante 30 minutos> 25% durante 60 segundos> 50% durante 25 segundos• Rendimento elétrico: 96%• Conexão de saída: conectores;

PAINEL• Painel com 6 (seis) teclas:> Teclas ON/OFF> Tecla By-Pass> Tecla de Inibição sonora> Tecla seleção do menu> Tecla navegação• Display de cristal líquido mostra informações sobre status de gerenciamento de energia do sistema:> Leitura de tensão de entrada> Leitura de tensão de saída> Leitura de potência de saída> Leitura de corrente de saída> Leitura de freqüência de saída> Leitura de By-Pass> Leitura de Bateria> Leitura de Temperatura> Versão do software> Ver mais informações> Armazenamento dos últimos (500) eventos> Indicação data e hora• Indicação dos leds:> Rede> By-Pass> Inversor> Alarme> Proteção> Bateria

PROTEÇÕES• Contra subtensão e sobretensão da rede elétrica• Contra sobreaquecimento• Contra sobrecarga• Contra descarga total das baterias:• Contra distorção harmônica da rede elétrica• Contra curto-circuito (disjuntor termomagnético)• Proteção de falta de fase• Disjuntor geral de entrada• Sistema de By-Pass automático ou manual• Sensores de tensão: detecta tensão de entrada e saída fora da faixa de regulação (subtensão e sobretensão)

CARACTERÍSTICAS OPERACIONAIS• By-pass automático: continua alimentando os equipamentos ligados ao no-break diretamente da rede elétrica quando ocorre uma sobrecarga, falha no inversor ou sobreaquecimento.• By-pass manual: permite que o usuário possa acionar essa função manualmente através do painel de comandos .• Alarmes audiovisuais (sonoro, LCD e LED’s): informam problemas no circuito do no-break, falhas  e final do tempo de autonomia.

BATERIAS• Tensão de linha: 192Vdc• Sistema de recarga: controlado, automático• Tempo de recarga: 8 a 10 horas para 90% da carga• Tipos: seladas (VRLA), estacionáriasALARMES SONOROS• Falta de rede• Fim da autonomia• Falha interna• Sobrecarga• Bateria baixa

INTERFACE DE COMUNICAÇÃO• RS 232ESPECIFICAÇÕES FÍSICAS• Temperatura: > Ambiente de operação: 0º a 40ºC> Ambiente de armazenamento:-3 a 65ºC> Recomendada: 20º a 30ºC• Umidade:> 0 a 90% sem condensação > Recomendada: 45 a 55%• Nível de ruído:> 40dB a 60dB 1 metro de distância

ESPECIFICAÇÕES MECÂNICAS• Gabinete em estrutura metálica de alta resistência com tratamento térmico anticorrosivo• Pintura em epóxi texturizado de alta resistência• Composto por painéis removíveis superior e laterais (para manutenção)• Composto de rodízios de movimentação• Ventilação forçada• Grau de IP-20 adequado para instalações abrigadas• Placas com sistema (Plug-in)• Conectores SAK na parte posterior interna, com acesso a ligações inferior e traseiro.• Permite a manutenção do aparelho sem desligamento da carga

CONFIGURAÇÕES DE ENTRADA• Trifásicos F+F+F+N+T (Estrela)• Trifásicos F+F+F+T (Delta)

CONFIGURAÇÕES DE SAÍDA• Monofásico F+N+T• Bifásicos F + F + T• Center Tape F + F + N + T

ACESSÓRIOS OPICIONAIS• Tensões especiais

• Dimensões especiais

• Transformador isolador• Filtros EMI e RFI

• Sensores e proteções programáveis conforme necessidades

• Interface de comunicação:

• Protocolo RS 485

• Protocolo SNMP

• Sistemas operacionais

• Windows 2000/98/NT/XP/Vista/7

• Grau de proteção IPOBS:As especificações estão sujeitas a aterações sem aviso prévio

Também possibilita a configuração das tensões de entrada e saída de acordo com a sua necessidade.Possui display de cristal líquido com back light, que permite visualização rápida e segura do gerenciamento de energia em tempo real das principais ocorrências como, grandezas de entrada e saída , armazenagem dos  registro dos últimos eventos com data e hora da ocorrência.

• Sistema microprocessado

• Tecnologia: Nobreak Senoidal on-line dupla conversão.

• Inversor PWM com IGBT

• Sinalização visual: Display LCD e LED’s

• Painel de monitoramento via teclado

• Possibilidade de redundância passiva• Alarme (sonoro e visual)

• By-Pass: manual e automático através de chave estática

• DC Start: Permite ser ligado na ausência da rede elétrica.

• Forma de onda: senoidal pura• Tempo de Transferência: zero.

• Inversor isolado• Modelos com isolação e sem isolação no by-pass

• Sincronismo de Fase com a Rede Elétrica de Entrada• Comunicação Inteligente: RS-232 (SNMP opcional).

• Compatível com geradores

• Potências na configuração trimonofásica: 5kVA a 30kVA
