Descrição

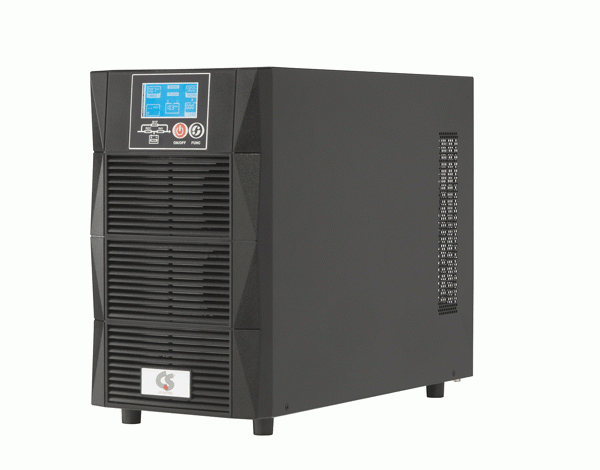

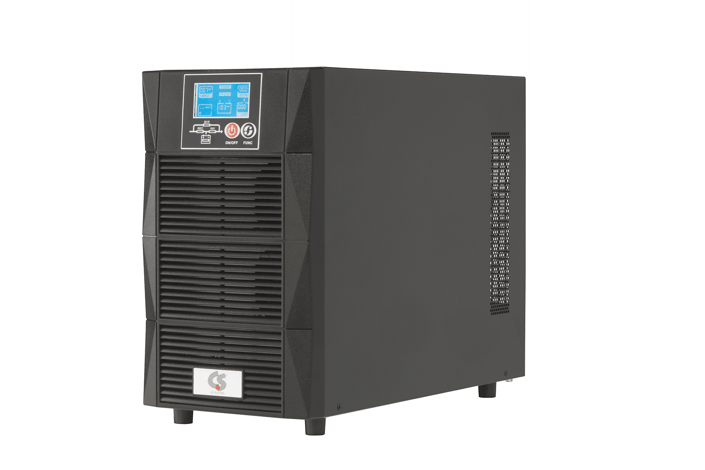

A linha EXS11 apresenta no-breaks com topologia on-line dupla conversão, sendo a forma de onda do inversor senoidal pura sem distorções. Desenvolvido com tecnologia avançada opera em alta frequência, trazendo benefícios como melhor rendimento, ampla faixa para variação de tensão de entrada e equipamentos compactos.
Esse modelo tem disponívieis nas configurações monofásica e bifásica, com possibilidade de configuração das tensões de entrada e saída de acordo com a sua necessidade.
Os modelos transformador isolador, garantem a isolação entre a rede eletrica e a carga ligada na saida do no-break, deixando ainda mais protegida a carga contra ruidos elerticos, protege o equipamento contra problemas de fiação e etc.

POTÊNCIAS
• 1kVA | 2kVA | 3kVA | 6kVA | 10kVA

CARACTERÍSTICAS
• Nobreak controlado por DSP (Processador Digital de Sinais)
• Tecnologia: Nobreak Senoidal on-line dupla conversão.
• PFC: Correção de fator de potência ativo de entrada > 0.99
• Fator de potência de saída 0.9
• Sinalização visual: Display LCD e LED’s
• Paralelismo Redundante: Opicional nas potências de 6kVA e 10kVA possibilidade de paralelismo de até 3 equipamentos.
• DC Start: Permite ser ligado na ausência de rede elétrica.
• Forma de onda: senoidal pura
• Tempo de Transferência: zero.
• Modelo com isoação e sem isolação.
• Comunicação Inteligente: RS-232 (SNMP opcional).
• Compatível com geradores
CARACTERÍSTICA TÉCNICAS
ENTRADA
• Tensão de entrada nominal: 120V ou 220V;
• Configuração: Monofásico ou Bifásico
• Faixa de operação da tensão de entrada: -25% +20%
• Frequência: 60Hz ±5%
• Conexão de entrada:
• Nas potências de 1kVA, 2kVA ,3kVA através de cabo de alimentação NBR 14136 ou conectores;
• Nas potências de 6kVA ,10kVA através de conectores;
SAÍDA
• Tensão de saída: 120V ou 220V
• Configuração: Monofásico ou Bifásico
• Regulação estática: ±1%
• Frequência: 60Hz ±0,1%
• Forma de onda: senoidal pura
• Tempo de transferência zero
• Fator de potência: 0,8 ou 0.9
• Distorção harmônica (THD): <2% (carga linear), <5% (carga não linear)
• Fator de Crista: 3:1
• Sobrecarga nobreak de 1kVA, 2kVA e 3kVA:
105-125%, após 60s transfere para By-Pass
150%, após 30s transfere para By-Pass
• Sobrecarga nobreak de 6kVA e 10kVA:
110%, após 10min transfere para By-Pass
130%, após 60s transfere para By-Pass;
150%, após 30s transfere para By-Pass;

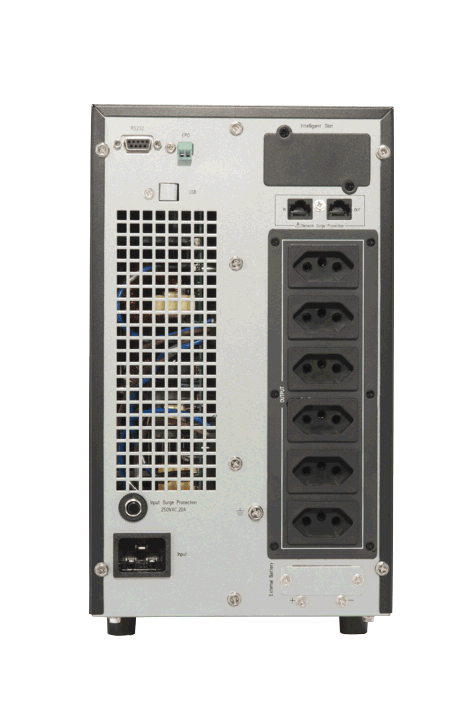

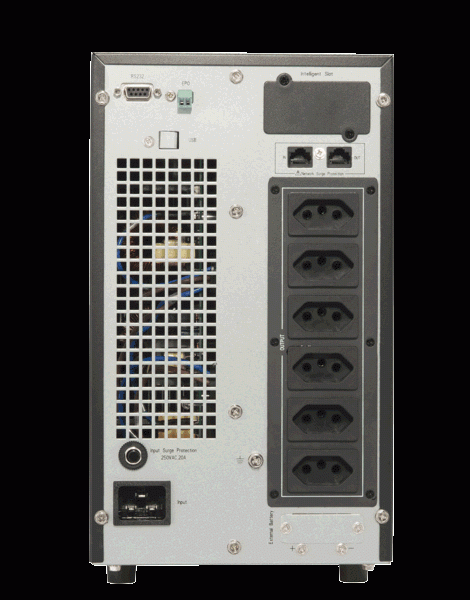

• Conexão de saída:
• Nas potências de 1kVA, 2kVA ,3kVA através de tomada NBR 14136 ou conectores;
• Nas potências de 6kVA ,10kVA através de conectores;
BATERIAS
• Tensão do banco de baterias:
• 36Vdc – 1kVA
• 72Vdc ou 96Vdc – 2kVA ,3kVA
• 192Vdc – 6kVA ,10kVA
• Tempo de recarga das baterias de 8 a 10 horas
CARACTERÍSTICAS OPERACIONAIS
• By-pass automático: continua alimentando os equipamentos ligados ao no-break diretamente da rede elétrica quando ocorre uma sobrecarga, falha no inversor ou sobreaquecimento.
• By-pass manual: permite que o usuário possa acionar essa função manualmente através do painel de comandos.
• Display back light com diagramda unifiliar sinóptico: mostra informações sobre status de gerenciamento de energia do sistema:
• Tensão de entrada e saída, frequência, corrente, tensão e percentual das baterias, potência em kVA, kW e percentual, temperatura,modo de operação.
• Seleção das informações no display por meio de teclas de comando: permite selecionar as informações, ligar e desligar, acionar by-pass manual e habilitar/desabilitar o alarme sonoro e teste de bateria.
• Alarmes audiovisuais (sonoro, LCD e LED’s): informam problemas no circuito do no-break, falhas e final do tempo de autonomia.
• Desligamento automático ao termino da autonomia, com retorno automático na presença da rede elétrica.
• Opera com baterias internas. Permite expansão do tempo de autonomia com módulo externo de baterias.
• Contato Seco EPO: Acionamento Remoto
PROTEÇÕES
• Contra subtensão e sobretensão da rede elétrica
• Contra sobreaquecimento
• Contra sobrecarga
• Contra descarga total das baterias:
• Contra distorção harmônica da rede elétrica
• Contra Curto-Circuito
• Filtro de rúido EMI/RFI
ESPECIFICAÇÕES MECÂNICAS
• Gabinete em estrutura metálica de alta resistência com tratamento térmico anticorrosivo (projetados para montagem em torre)
• Pintura em epóxi de alta resistência
• Composto por painéis removíveis superior e laterais (para manutenção)
• Composto de rodízios de movimentação
• Ventilação forçada
• Grau de IP-20 adequado para instalações abrigadas
• Placas com sistema (Plug-in)
• Conectores SAK na parte posterior interna, com acesso a ligações inferior e traseiro.
CARACTERÍSTICAS FÍSICAS
• Temperatura:
Ambiente de operação: 0º a 40ºC
Ambiente de armazenamento: -3 a 65ºC
Recomendada: 20º a 30ºC
• Umidade:
0 a 90% sem condensação
Recomendada: 45 a 55%
• Nível de ruído:
40dB a 65dB 1 metro de distância
OPCIONAIS
• Transformador Isolador
• Software de comunicação SNMP
• Carregador de maior corrente
• Contato Seco
